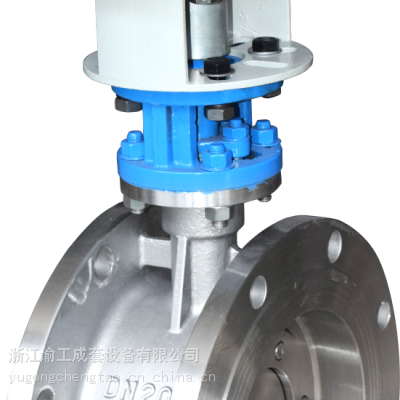

浙江渝工成套设备有限公司生产的电动硬密封蝶阀在工况使用中不但能够起到耐高温的作用外,还能够实现远程控制与就地操作,还广泛用于∶化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
产品特性: | 耐高温 | 品牌: | 浙江渝工成套设备有限公司 |
---|---|---|---|
型号: | D943H/D973H/SD943Y | 结构形式: | 偏置板式 |
3C阀门类别: | 工业 | 加工定制: | 否 |
材质: | 铸钢不锈钢 | 连接形式: | 对夹法兰式 |
适用介质: | 各种工况介质 | 压力环境: | 低压常压高压 |
工作温度: | 低温常温高温 | 标准: | 国标美标日标 |
流动方向: | 单向 | 驱动方式: | 手动、电动、气动 |
零部件及配件: | 执行器 | 用途: | 流量控制 |
类型(通道位置): | 直通式 | 口径: | DN40-DN2800 |
公称通径: | DN40-DN2800 | 安装尺寸: | HG/T20592-2009 |
规格: | DN40-DN2800 |
一、浙江渝工成套设备有限公司生产的电动硬密封蝶阀用途:
电动硬密封蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。
二、浙江渝工成套设备有限公司生产的电动硬密封蝶阀结构特点:
本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
三、浙江渝工成套设备有限公司生产的电动硬密封蝶阀工作原理:
本蝶阀由电动机带动驱动执行机构,使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。
衬氟蝶阀,衬胶蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较***的蝶阀是三偏心金属硬密封蝶阀,阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点。
执行机构
采用新型系列GT型电动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,***;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
浙江渝工成套设备有限公司生产的电动硬密封蝶阀应用领域:
用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。
用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用***的蝶阀,得到了大量推广使用。
还广泛用于∶化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。
